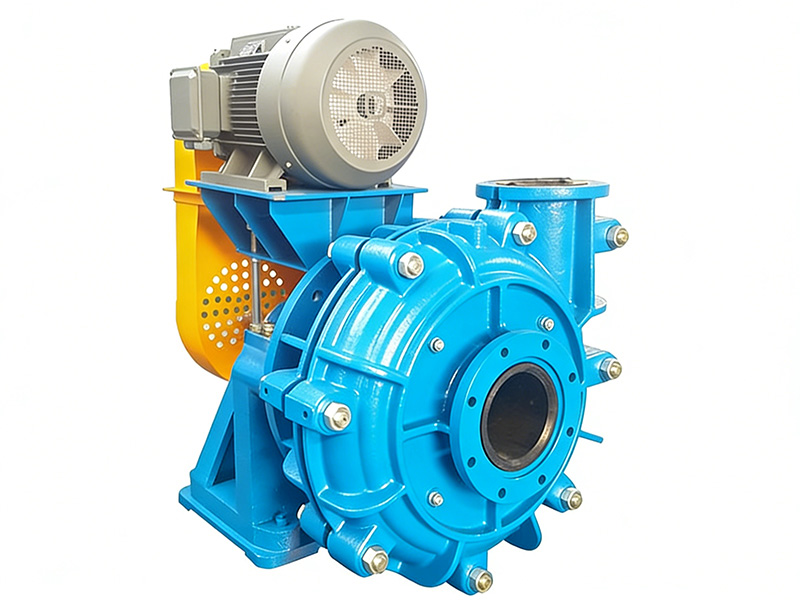

WHR-10/8F
- ModelWHR-10/8F
- Max. Power (KW)260
- Capacity (m3/h)540-1188
- Head(m)12-50
- Speed(r/min)400-750
- Max. Eff%75
- NPSH (m)2-12
- Solid Handling(mm)76
- Impeller Dia.(mm)686
- Weight(kg)2160
1. Модульная конструкция, простота обслуживания, низкая стоимость запасных частей благодаря высокой стандартизации;
2. Широкий выбор стандартных 5-лопастных рабочих колес, открытые 3-лопастные колеса предотвращают засорение;
3. Доступны футеровка из твердого сплава хрома (27%), толстой резины и полиуретана, взаимозаменяемые между собой;
4. Стандартный корпус насоса из высокопрочного чугуна, выдерживающий высокое рабочее давление;
5. Использование подшипников известных брендов повышает надежность, продлевает срок службы подшипников и снижает затраты на смазку;
6. Доступны надежные уплотнения вала, сальниковые уплотнения, уплотнения выталкивателя или механические уплотнения;
7. Многоцелевая конструкция снижает требования к складским запасам и обеспечивает взаимозаменяемость;
8. Типы привода: различные способы подключения (WVZ, DC, CV, CRZ) к двигателю на выбор, удовлетворяющие требованиям различных условий установки, производительности и напора.
9. Направление нагнетания насоса может быть ориентировано в любое из 8 положений в зависимости от условий установки.
Центробежный коррозионностойкий насос для перекачки минеральной пульпы с резиновой футеровкой состоит в основном из 3 частей:
1. Антикоррозионные детали, контактирующие с рабочей средой: (рабочее колесо, горловина, футеровка рамы, футеровка крышки) Утолщенные детали, контактирующие с рабочей средой, для увеличения срока службы.
2. Детали уплотнения вала: возможность выбора уплотнения: сальниковое, экструдерное или механическое.
3. Детали подшипникового узла
Уплотнение экспеллера: Уплотнение экспеллера представляет собой силу, действующую на рабочее колесо под действием обратной центробежной силы, предотвращающую утечку пульпы. Уплотнение экспеллера может устанавливаться на одноступенчатых насосах, где положительное давление на входе насоса не превышает 10% от давления на выходе, или на насосах первой ступени в серии насосов.
Уплотнение сальника: Сальниковое уплотнение является универсальным уплотнением вала. Оно применяется в различных условиях перекачки; в условиях работы с высококоррозионными пульпами или высокими температурами используются сальниковые уплотнения из ПТФЭ и графита. Преимуществами являются простая конструкция и удобство обслуживания. Однако необходимо добавлять воду для уплотнения вала и обеспечивать достаточное давление воды и водоотдачу.
Механическое уплотнение: Механическое уплотнение — это передовая технология уплотнения, исключающая утечки, имеющая комплексную конструкцию, удобную установку и замену, а также различные конструкции, подходящие для любых условий.
Преимущества подшипникового узла:
1. Вал большого диаметра с коротким вылетом минимизирует прогиб и способствует увеличению срока службы подшипника.
2. Для крепления корпуса картриджного типа в раме требуется четыре сквозных болта.
3. Съемный подшипниковый узел картриджного типа упрощает процедуры технического обслуживания на месте.
4. Оснащен закаленной втулкой вала для его защиты.
5. Поршневые кольца с продувкой консистентной смазкой помогают предотвратить попадание загрязнений в корпус подшипника.
Pump Mainly Parts & Material List | |||||
NO | Part | Material | NO | Part | Material |
1 | Shaft | High tense steel | 12 | Frame plate liner | Natural rubber / Customized material |
- | Shaft sleeve | 3Cr13 | 13 | Discharge joint ring | Natural rubber |
2 | Clamp bolts | Zinc plated steel | 14 | Volute liner seal | Natural rubber |
3 | Base | Ductile iron | 15 | Intake joint ring | Natural rubber |
4 | bolts,studs | Zinc plated steel | 16 | Expeller | 27% Chrome alloy |
- | Bearing body | Cast iron | 17 | Cover plate liner | Frame plate liner |
5 | Gland/Split gland | Cast iron | 18 | Throatbush | Natural rubber / Customized material |
6 | Frame plate | Ductile iron | 19 | Cover plate | Ductile iron |
7 | Expeller ring | 27% Chrome alloy/Rubber | 20 | Cotter | Cast iron |
8 | Expeller ring seal | Natural rubber | - | End cover | Color zinc plated |
9 | Volute liner seal | Natural rubber | - | Labyrinth cover | Color zinc plated |
10 | Impeller | Natural rubber / Customized material | - | Lantern ring | 1Cr18Ni9TI |
11 | Cover plate bolt | Zinc plated steel | - | Bearing | Top brand |
Центробежный насос WH для обоснованных условий эксплуатации, предназначенный для перекачивания шлама из отходов горнодобывающей промышленности, с футеровкой из сплава, разработанный для работы с высокоабразивными/плотными шламами в процессах от подачи в циклон до повторного измельчения, разгрузки зерна, флотации, дренажа шахт и отходов горнодобывающей промышленности, а также в других отраслях промышленности. Иногда его также можно использовать для дноуглубления отстойных лагунов и перекачивания бурового раствора и т. д. д.
| • Mineral processing | • Ash handling | • Cyclone feeds | • Chemical slurry service |
| • Coal preparation | • Effluent handling | • Wet crushers | • Aggregate processing |
| • Ball mill discharge | • SAG mill discharge | • Rod mill discharge | • Fine primary mill grinding |
| • Tailings | • Secondary grinding | • Waste sludge | • Phosphoric acid |
| • Pulp and paper | • Food processing | • Cracking operations | • Industrial processing |
