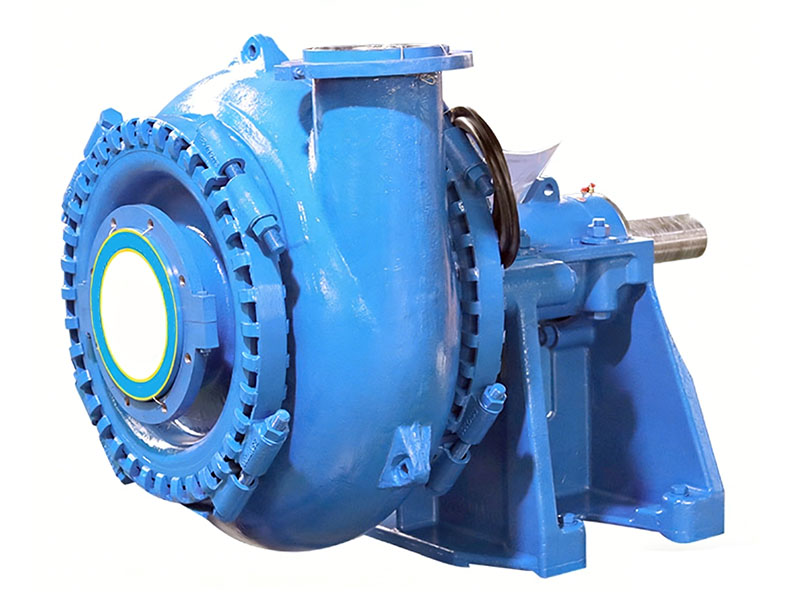

WG-10/8F
- ModelWG-10/8F
- Max. Power (KW)260
- Capacity (m3/h)180-820
- Head(m)13-50
- Speed(r/min)500-1000
- Max. Eff%65
- NPSH (m)3-7.5
- Solid Handling(mm)178
- Impeller Dia.(mm)533
- Weight(kg)2285
1. Широкий рабочий ход, создаваемый единым корпусом и соединением с помощью зажимных лент.
2. Уникальная конструкция, облегчающая техническое обслуживание и замену мокрых деталей.
3. Преимущество в глубине копания, хороший эффект копания на глубину до 30 метров.
4. Использование различных скоростей и модификаций для обеспечения оптимальной работы насоса.
5. Превосходные показатели NPSH, длительный срок службы, высокая эффективность, что позволяет работать в условиях плохой транспортировки.
6. Направление нагнетания насоса может быть ориентировано в любом направлении на 360°.
7. Типы привода в основном включают клиноременный привод, привод с эластичной муфтой, редукторный привод, гидравлический привод, частотно-регулируемый привод и т. д.
8. В зависимости от области применения доступны сальниковые уплотнения, экструдерные уплотнения и механические уплотнения.
В нем используются передовые международные технологии, конструкция, предотвращающая засорение, с широкими каналами и высокоэффективным закрытым трехлопастным рабочим колесом. Допускается работа с крупными твердыми частицами.
● Корпус – цельный корпус изготовлен из высокохромистой сплава, что обеспечивает длительный срок службы.
● Рабочее колесо – трехлопастное рабочее колесо, легко перерабатывающее крупные твердые частицы. Рабочее колесо и корпус соединены резьбой, гайки не требуются. Также доступны высокоэффективные конструкции с высоким напором.
● Крышка – износ снижается, а техническое обслуживание упрощается благодаря использованию конических сопрягаемых поверхностей, что обеспечивает точное выравнивание при сборке и простоту снятия.
● Подшипниковый узел – вал большого диаметра с коротким вылетом минимизирует прогиб и способствует увеличению срока службы подшипника.
● Цельная рама – очень прочная цельная рама поддерживает картриджный подшипник и вал. Для легкой регулировки зазора между рабочим колесом и валом предусмотрен внешний механизм регулировки.
Преимущества подшипникового узла:
1. Вал большого диаметра с коротким вылетом минимизирует прогиб и способствует увеличению срока службы подшипника.
2. Для крепления корпуса картриджного типа в раме требуется четыре сквозных болта.
3. Съемный подшипниковый узел картриджного типа упрощает процедуры технического обслуживания на месте.
4. Оснащен закаленной втулкой вала для его защиты.
5. Поршневые кольца с продувкой консистентной смазкой помогают предотвратить попадание загрязнений в корпус подшипника.
Pump Mainly Parts & Material List | |||||
NO | Part Name | Material | NO | Part Name | Material |
1 | Shaft | High tense steel | 7 | Impeller | 27% Chrome alloy |
2 | Shaft sleeve | 3Cr13 | 8 | Volute/Bowl | 27% Chrome alloy |
3 | Base | Ductile iron | 9 | Expeller | 27% Chrome alloy |
4 | Bearing body | Cast iron | 10 | Back liner | 27% Chrome alloy |
5 | Gland/Split gland | Cast iron | 11 | Door/Throatbush | 27% Chrome alloy |
6 | Expeller ring | 27% Chrome alloy | 12 | Labyrinth cover | Color zinc plated |
Горизонтальный сверхмощный насос WG(H) для перекачки крупнозернистых частиц песка и гравия подходит для горнодобывающих растворов, взрывчатых шламов, образующихся при плавке металлов, работы на земснарядах, дноуглубительных работах, добыче песка и в других областях.
•Sand and gravel | •River and pond dredging | •Hydraulic mining |
•Tunneling | •Slag granulation | •Sugar beet |
•Root vegetables | •Heavy refuse removal | •Large particle or low NPSHA applications |
