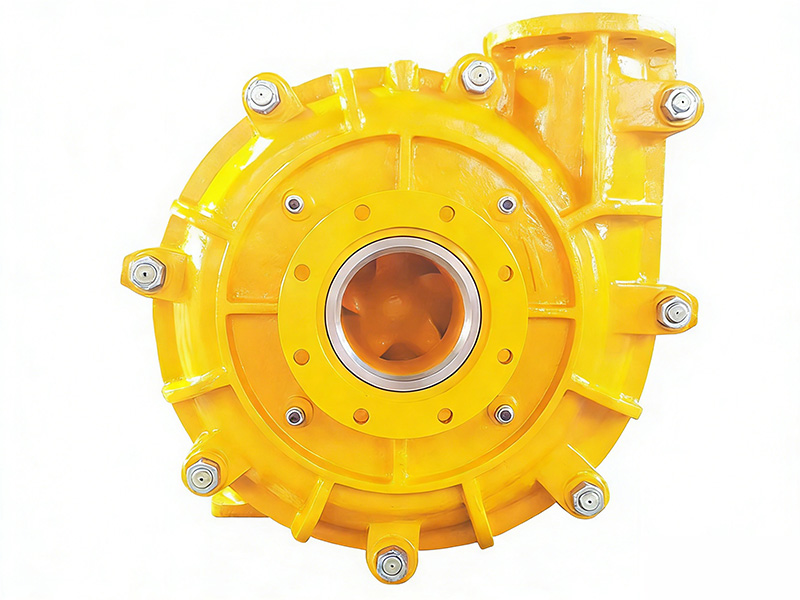

WH-10/8ST
- ModelZH-2/1.5B
- Max. Power (KW)15
- Capacity (m3/h)32.4-72
- Head(m)6-58
- Speed(r/min)1200-3200
- Max. Eff%45
- NPSH (m)3.5-8
- Solid Handling(mm)19
- Impeller Dia.(mm)180
- Weight(kg)104
- ModelZH-3/2C
- Max. Power (KW)30
- Capacity (m3/h)39.6-86.4
- Head(m)12-64
- Speed(r/min)1300-2700
- Max. Eff%55
- NPSH (m)4-6
- Solid Handling(mm)25
- Impeller Dia.(mm)214
- Weight(kg)197
- ModelZH-4/3C,ZH-4/3D
- Max. Power (KW)30/60
- Capacity (m3/h)86.4-198
- Head(m)9-52
- Speed(r/min)1000-2200
- Max. Eff%71
- NPSH (m)4-6
- Solid Handling(mm)28
- Impeller Dia.(mm)245
- Weight(kg)263/363
- ModelZH-6/4D,ZH-6/4E
- Max. Power (KW)60/120
- Capacity (m3/h)162-360
- Head(m)12-56
- Speed(r/min)800-1550
- Max. Eff%65
- NPSH (m)5-8
- Solid Handling(mm)44
- Impeller Dia.(mm)365
- Weight(kg)626/728
- ModelZH-8/6E
- Max. Power (KW)120
- Capacity (m3/h)360-828
- Head(m)10-61
- Speed(r/min)500-1140
- Max. Eff%72
- NPSH (m)2-9
- Solid Handling(mm)63
- Impeller Dia.(mm)510
- Weight(kg)1473
- Model WH-10/8ST
- Max. Power (KW) 560
- Capacity (m3/h) 612-1368
- Head(m) 11-61
- Speed(r/min) 400-850
- Max. Eff% 71
- NPSH (m) 4-10
- Solid Handling(mm) 76
- Impeller Dia.(mm) 686
- Weight(kg) 3750
1. تصميم معياري، سهل الصيانة، تكلفة قطع غيار منخفضة بفضل التوحيد القياسي العالي؛
2. خيارات واسعة من المراوح: قياسية بخمس ريش، وأربع ريش عالية الكفاءة، وريشتان مانعتان للانسداد؛
3. تتوفر بطانة مضخة من سبيكة كروم بنسبة 27%، مصنوعة من معدن صلب، ومطاط سميك، وبولي يوريثان، قابلة للاستبدال؛
4. هيكل مضخة قياسي من حديد الدكتايل، يتحمل ضغط تشغيل أعلى؛
5. مكونات محامل من علامات تجارية مشهورة تُحسّن الموثوقية، وتُطيل عمر المحامل، وتُقلل تكلفة التشحيم؛
6. تتوفر أنواع موثوقة من موانع التسرب: مانع تسرب للمحور، مانع تسرب حشوي، مانع تسرب طارد، أو مانع تسرب ميكانيكي؛
7. تصميم متعدد الأغراض يُقلل متطلبات المخزون وقابلية الاستبدال؛
8. أنواع المحركات: طرق توصيل مختلفة (WVZ، DC، CV، CRZ) مع محرك للاختيار من بينها، لتلبية متطلبات ظروف التركيب المختلفة والسعات والارتفاعات المختلفة.
9. يمكن توجيه اتجاه تصريف المضخة إلى أي من 8 أوضاع بناءً على ظروف التركيب المختلفة.
تتكون مضخة طرد مركزي ذات بطانة من سبيكة معدنية شديدة التحمل لمعالجة مخلفات التعدين بشكل أساسي من ثلاثة أجزاء:
1. الأجزاء الملامسة للماء والمقاومة للتآكل: (المروحة، جلبة الحلق، بطانة الحلزون، حشوة FPL). مكونات ملامسة للماء سميكة لزيادة عمرها الافتراضي.
2. أجزاء مانع التسرب للعمود: خيارات متعددة لمانع التسرب، مثل حشوة مانعة للتسرب، أو مانع تسرب طارد، أو موانع تسرب ميكانيكية.
3. أجزاء مجموعة المحامل.
مجموعة مانع التسرب الطارد: يعمل مانع التسرب الطارد على عكس قوة الطرد المركزي لمنع تسرب المادة اللزجة. يمكن تركيبه في المضخات أحادية المرحلة عندما لا يتجاوز الضغط الموجب عند مدخل المضخة 10% من ضغط مخرجها، أو في المرحلة الأولى من سلسلة المضخات.
مجموعة مانع التسرب الحلقي: مانع التسرب الحلقي هو مانع تسرب عام للمحور. يُستخدم في ظروف ضخ متنوعة، ويمكن استخدام مواد الحشو مثل PTFE والجرافيت في المواد اللزجة عالية التآكل أو في درجات الحرارة المرتفعة. يتميز ببساطة التركيب وسهولة الصيانة. يتطلب إضافة ماء لمانع التسرب، ويجب ضمان ضغط الماء ومعدل تدفقه بشكل كافٍ.
مجموعة مانع التسرب الميكانيكي: مانع التسرب الميكانيكي تقنية متطورة لمنع التسرب، يتميز بتصميم متكامل، وسهولة التركيب والاستبدال، وتتوفر منه تصاميم متنوعة تناسب جميع الظروف.
مزايا مجموعة المحامل:
1. عمود ذو قطر كبير وبروز قصير يقلل من الانحراف ويساهم في إطالة عمر المحمل.
2. يلزم استخدام أربعة براغي لتثبيت غلاف المحمل من نوع الخرطوشة في الإطار.
3. يسهل تصميم مجموعة المحامل القابلة للإزالة من نوع الخرطوشة عمليات الصيانة في الموقع.
4. مزود بغطاء عمود مقوى لحماية العمود.
5. حلقات مكبس مشحمة لمنع دخول الشوائب إلى غلاف المحمل.
| Pump Mainly Parts & Material List | |||||
| NO | Part | Material | NO | Part | Material |
| 1 | Shaft | High tense steel | 12 | Volute | 27% Chrome alloy |
| - | Shaft sleeve | 3Cr13 | 13 | Discharge joint ring | Natural rubber |
| 2 | Clamp bolts | Zinc plated steel | 14 | Volute liner seal | Natural rubber |
| 3 | Base | Ductile iron | 15 | Intake joint ring | Natural rubber |
| 4 | bolts,studs | Zinc plated steel | 16 | Expeller | 27% Chrome alloy |
| - | Bearing body | Cast iron | 17 | Frame plate liner insert | 27% Chrome alloy |
| 5 | Gland/Split gland | Cast iron | 18 | Throatbush | 27% Chrome alloy |
| 6 | Frame plate | Ductile iron | 19 | Cover plate | Ductile iron |
| 7 | Expeller ring | 27% Chrome alloy | 20 | Cotter | Cast iron |
| 8 | Expeller ring seal | Natural rubber | - | End cover | Color zinc plated |
| 9 | Volute liner seal | Natural rubber | - | Labyrinth cover | Color zinc plated |
| 10 | Impeller | 27% Chrome alloy | - | Lantern ring | 1Cr18Ni9TI |
| 11 | Cover plate bolt | Zinc plated steel | - | Bearing | Top brand |
مضخة WH الطاردة المركزية ذات البطانة المصنوعة من سبائك شديدة التحمل هي مضخة مناسبة للمواد الطينية عالية الكشط/الكثافة في عمليات تتراوح من تغذية الإعصار إلى إعادة الطحن، وتفريغ المطاحن، والتعويم، وتصريف المناجم، ومخلفات مصانع المعادن بالإضافة إلى تطبيقات صناعية أخرى. في بعض الأحيان، يمكن استخدامها أيضًا في تجريف بحيرات الترسيب وضخ طين الحفر وما إلى ذلك.
| • Mineral processing | • Ash handling | • Cyclone feeds | • Chemical slurry service |
| • Coal preparation | • Effluent handling | • Wet crushers | • Aggregate processing |
| • Ball mill discharge | • SAG mill discharge | • Rod mill discharge | • Fine primary mill grinding |
| • Tailings | • Secondary grinding | • Waste sludge | • Phosphoric acid |
| • Pulp and paper | • Food processing | • Cracking operations | • Industrial processing |
