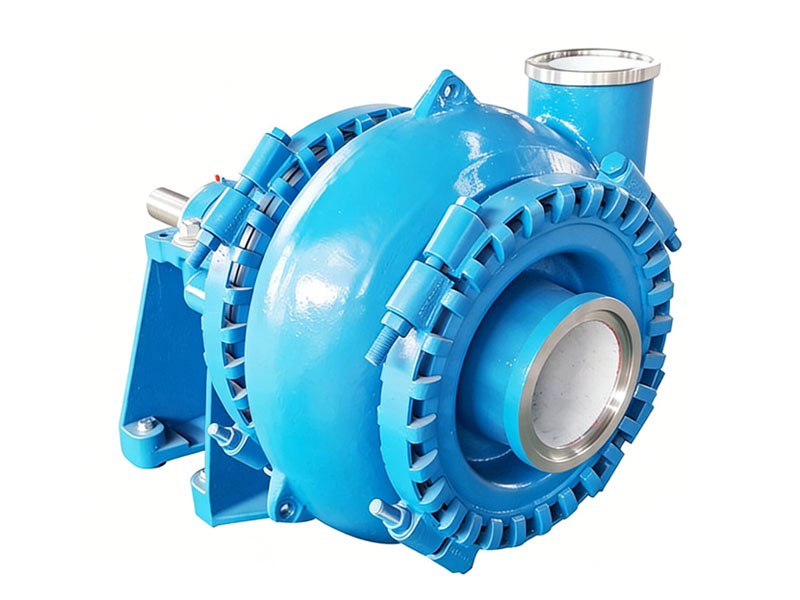

WG-8/6E
- ModelWG-8/6E
- Max. Power (KW)120
- Capacity (m3/h)180-540
- Head(m)10-48
- Speed(r/min)800-1400
- Max. Eff%60
- NPSH (m)3-4.5
- Solid Handling(mm)127
- Impeller Dia.(mm)391
- Weight(kg)1120
1. مسار واسع للمروحة بفضل الغلاف الأحادي ووصلات التثبيت.
2. تصميم فريد يُسهّل الصيانة واستبدال الأجزاء المبللة.
3. قدرة عالية على الحفر العميق حتى عمق 30 مترًا.
4. استخدام سرعات وتعديلات متنوعة لضمان تشغيل المضخة بأفضل كفاءة.
5. أداء ممتاز من حيث NPSH، وعمر خدمة طويل، وكفاءة عالية، مما يُمكّنها من العمل في ظروف نقل صعبة.
6. إمكانية توجيه مخرج المضخة في أي اتجاه بزاوية 360 درجة.
7. أنواع التشغيل الرئيسية تشمل: سير V، وصلة مرنة، مخفض سرعة، وصلة هيدروليكية، ومحرك بتردد متغير، وغيرها.
8. تتوفر أنواع مختلفة من موانع التسرب، مثل مانع التسرب الطارد، ومانع التسرب الميكانيكي، حسب التطبيق.
تعتمد هذه الآلة تقنية عالمية متطورة، وتتميز بتصميم يمنع الانسداد مع قناة تدفق واسعة ومروحة مغلقة عالية الكفاءة ثلاثية الشفرات. وهي مناسبة لمعالجة الجسيمات الصلبة الكبيرة.
● الغلاف: غلاف أحادي مصنوع من سبيكة عالية الكروم، مما يضمن عمرًا طويلًا.
● المروحة: مروحة ثلاثية الشفرات، تعالج المواد الصلبة الكبيرة بسهولة. يتم توصيل المروحة بالغلاف بواسطة وصلة ملولبة، فلا حاجة إلى صواميل. كما تتوفر تصاميم عالية الكفاءة وعالية الضغط.
● غطاء اللوحة: يقلل من التآكل ويسهل الصيانة بفضل استخدام أسطح تزاوج مخروطية الشكل، مما يسمح بمحاذاة دقيقة أثناء التركيب وسهولة الفك.
● مجموعة المحامل: عمود ذو قطر كبير وبروز قصير يقلل من الانحراف ويساهم في إطالة عمر المحمل.
● هيكل متكامل: هيكل متين للغاية من قطعة واحدة يحمل مجموعة المحامل والعمود من نوع الخرطوشة. يُوفر آلية ضبط خارجية للمروحة لتسهيل ضبط خلوصها.
مزايا مجموعة المحامل:
1. عمود ذو قطر كبير وبروز قصير يقلل من الانحراف ويساهم في إطالة عمر المحمل.
2. يلزم استخدام أربعة براغي لتثبيت غلاف المحمل من نوع الخرطوشة في الإطار.
3. يسهل تصميم مجموعة المحامل القابلة للإزالة من نوع الخرطوشة عمليات الصيانة في الموقع.
4. مزود بغطاء عمود مقوى لحماية العمود.
5. حلقات مكبس مشحمة لمنع دخول الشوائب إلى غلاف المحمل.
Pump Mainly Parts & Material List | |||||
NO | Part Name | Material | NO | Part Name | Material |
1 | Shaft | High tense steel | 7 | Impeller | 27% Chrome alloy |
2 | Shaft sleeve | 3Cr13 | 8 | Volute/Bowl | 27% Chrome alloy |
3 | Base | Ductile iron | 9 | Expeller | 27% Chrome alloy |
4 | Bearing body | Cast iron | 10 | Back liner | 27% Chrome alloy |
5 | Gland/Split gland | Cast iron | 11 | Door/Throatbush | 27% Chrome alloy |
6 | Expeller ring | 27% Chrome alloy | 12 | Labyrinth cover | Color zinc plated |
تُعد مضخة معالجة الرمل والحصى الأفقية فائقة القوة من طراز WG(H) مناسبة لطين التعدين، وحمأة صهر المعادن المتفجرة، والجرافات، وتجريف الأنهار، واستخراج الرمال، وغيرها من المجالات.
•Sand and gravel | •River and pond dredging | •Hydraulic mining |
•Tunneling | •Slag granulation | •Sugar beet |
•Root vegetables | •Heavy refuse removal | •Large particle or low NPSHA applications |
